Що таке технічний дизайн - що включає технічний проект інтер'єру

Ремонт квартири без чіткого плану - це як будівництво будинку без фундаменту. Ви можете мати чудові ідеї, натхненні фото з Pinterest та бажання створити ідеальний простір, але без професійної технічної документації все це ризикує перетворитися на хаос, перевитрати бюджету та нескінченні переробки.

Технічний проект інтер'єру - це не просто красиві картинки та ескізи. Це комплексна робоча документація, яка містить точні креслення, схеми, специфікації матеріалів та детальні інструкції для будівельників. Саме цей документ стає єдиним джерелом правди для всіх учасників ремонту.

У цій статті ми детально розповімо, що являє собою технічний дизайн проект, які документи до нього входять, як відбувається процес його створення та чому це інвестиція, яка окупається багаторазово. Якщо ви плануєте ремонт і хочете уникнути типових помилок, які коштують власникам квартир десятки тисяч гривень, - читайте далі.

Що входить до технічного проекту інтер'єру: основні складові

Технічний проект це повноцінний набір документів, які дозволяють реалізувати дизайн-концепцію у реальному просторі з точністю до міліметра. На відміну від ескізного проекту, який показує загальну ідею та настрій інтер'єру, технічний дизайн містить конкретні вказівки для кожного етапу будівельних робіт.

Професійний технічний дизайн квартири включає велику кількість аркушів документації, залежно від площі об'єкта та складності проекту. Давайте детально розглянемо, що саме входить до цього пакета.

Планувальні рішення та креслення

Будь-який ремонт починається з розуміння того, що потрібно зруйнувати, а що побудувати наново. Саме для цього створюються спеціалізовані плани:

• План обмірів - це точна фіксація існуючого стану приміщення. Дизайнер вимірює довжину кожної стіни, висоту стель, розташування вікон, дверей, ніш, виступів, комунікацій. Кожен отвір вентиляції, кожна труба, кожен кут фіксуються з точністю до сантиметра. Це базовий документ, від точності якого залежить вся подальша робота.
• План демонтажних робіт чітко показує, що саме потрібно знести або демонтувати. На ньому відповідним кольором позначаються перегородки під знесення, місця де потрібно зняти старе покриття, демонтувати підвіконня, видалити старі комунікації. Цей план захищає від ситуацій, коли робітники зносять не ту стіну або пошкоджують важливі конструкції.

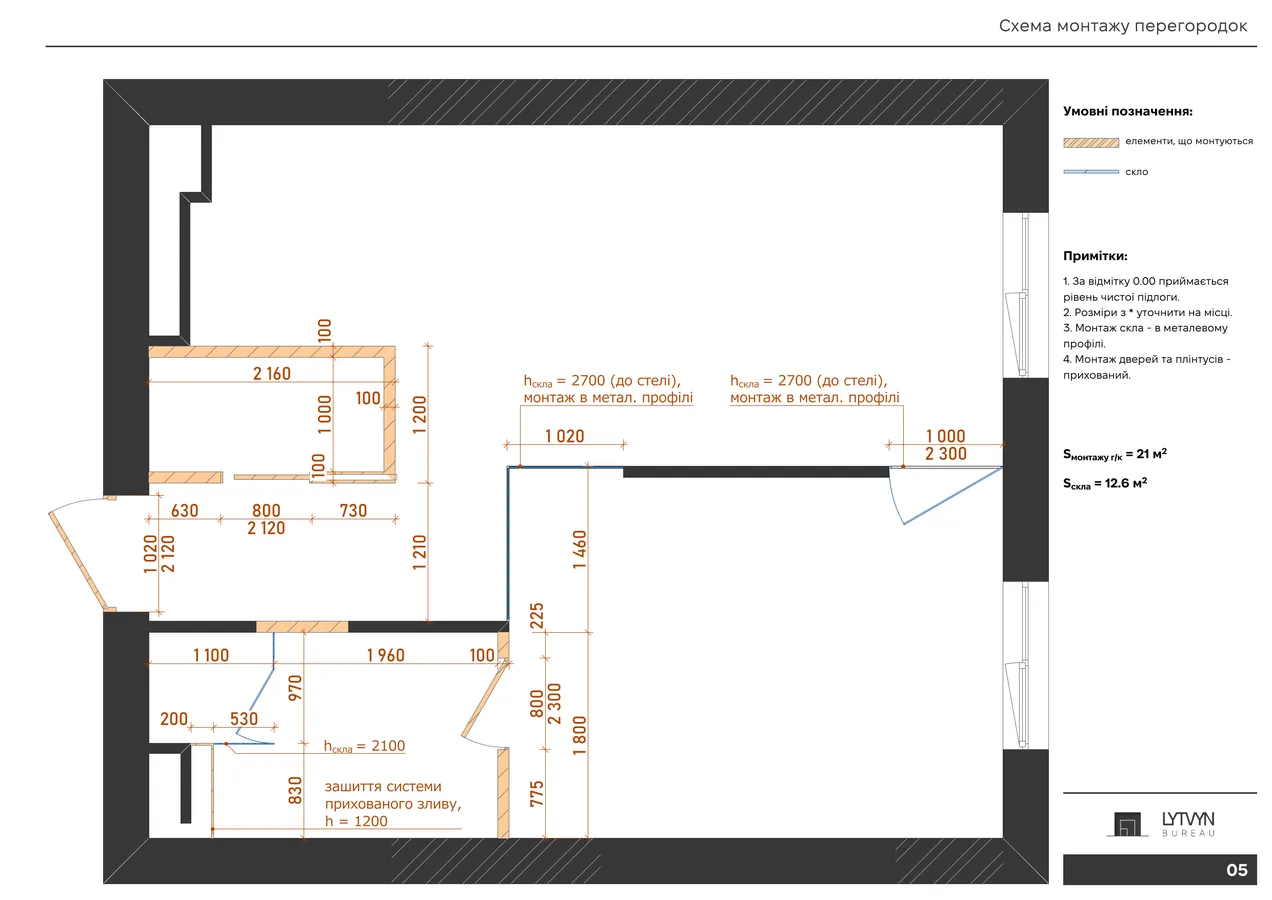

• План монтажних робіт відображає все нове, що з'явиться в просторі: нові перегородки з вказівкою матеріалів (гіпсокартон, цегла, газоблок), дверні прорізи, арки, ніші, декоративні елементи. Тут обов'язково вказується товщина стін, тип кладки, необхідність звукоізоляції.
• План після перепланування - фінальна схема простору з новою конфігурацією приміщень, де видно всі зміни у порівнянні з початковим станом. Цей документ часто потрібен для узгодження перепланування у відповідних інстанціях.

Робочі креслення інженерних систем

Це серце технічного проекту - детальні схеми розміщення всіх комунікацій та обладнання.

1. План електрики показує розташування розподільчих щитків, розведення електричних груп по квартирі, переріз кабелів для кожної лінії, потужність окремих груп. Документ включає специфікацію з переліком необхідного обладнання: автоматичних вимикачів, ПЗВ, розподільних коробок.
2. Схема розташування освітлення деталізує всі джерела світла: люстри, бра, торшери, підсвітку. Для кожного світильника вказується тип, потужність, спосіб кріплення, висота встановлення. Окремо позначаються трекові системи, світлодіодні стрічки, підсвітка ніш та меблів.
3. План розеток та вимикачів - один з найважливіших документів. Він показує точне розташування кожної розетки з прив'язкою до стін та підлоги, висоту встановлення, тип розетки (звичайна, USB,TV, інтернет, телефонна). Окремо позначаються вимикачі з вказівкою типу (одно-, дво-, трьохклавішні, прохідні, димери). Тут же - вказівки щодо підключення теплих підлог, витяжок, кондиціонерів.
4. План стелі відображає конструкцію стельового простору: чи буде це натяжна, підвісна, комбінована стеля, де розташовуються перепади рівнів, короби, карниз для штор. На плані показані всі точки кріплення світильників, вентиляційні решітки, люки ревізії. Для складних конструкцій додаються розрізи з вказівкою висот та матеріалів.
5. План теплої підлоги містить схему укладання нагрівальних елементів, зони їх розміщення (з урахуванням меблів та сантехніки), розташування термостатів, потужність системи. Окремо вказуються температурні режими для різних зон.
6. План системи опалення показує розташування радіаторів, їх розміри та потужність, розведення труб, місце встановлення колектора. Якщо використовується тепла підлога як основне опалення, це також детально відображається на кресленнях.

Схеми обробки поверхонь та конструкцій

Розгортки стін - це вид кожної стіни в приміщенні у розгорнутому вигляді з усіма деталями. На розгортках показано: де буде плитка, а де фарба; висота захисних панелей; розташування декоративних елементів; місця кріплення телевізора, картин, полиць; розміщення розеток та вимикачів у прив'язці до конкретної стіни.

Розрізи складних вузлів допомагають будівельникам зрозуміти, як саме має виглядати та монтуватися той чи інший елемент. Наприклад, як влаштований нішовий карниз для штор, як стикується плитка з паркетом, як монтується прихована дверна коробка, як влаштована підсвітка у гардеробній.

План підлоги містить інформацію про типи покриттів у кожному приміщенні, напрямок укладання паркету чи ламінату, схему раскладки плитки з точними розмірами, місця стиків різних матеріалів. Тут же вказуються плінтуси, поріжки, рівні підлоги у різних зонах.

Схеми облицювання санвузлів - окремий блок креслень, де показана розкладка плитки на кожній стіні та підлозі, з урахуванням розташування сантехніки. Професійний дизайнер розраховує розкладку так, щоб уникнути вузьких підрізок та зберегти симетрію.

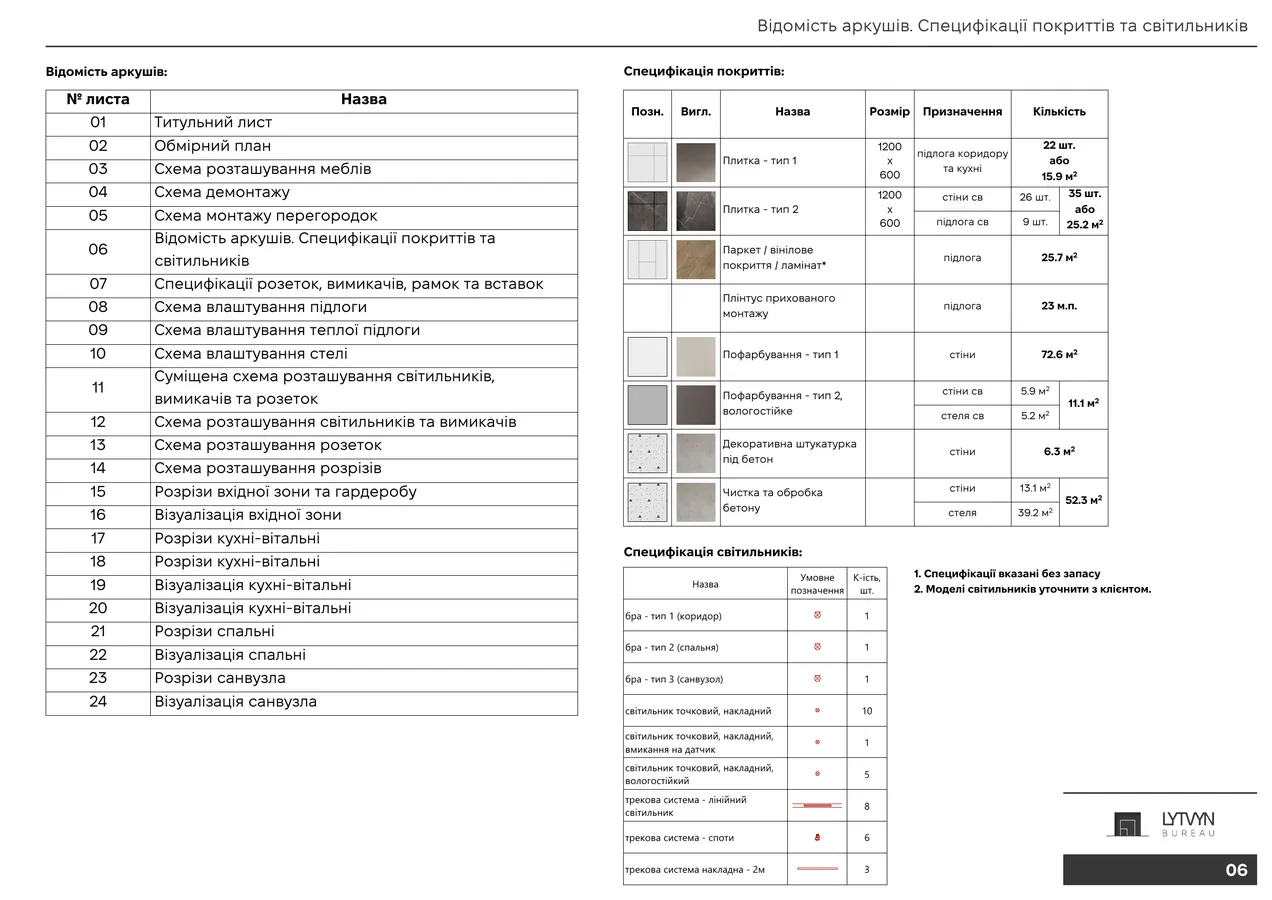

Специфікації матеріалів та обладнання

Технічний дизайн квартири обов'язково включає детальні таблиці з переліком усього необхідного для ремонту.

• Специфікація оздоблювальних матеріалів - таблиця, де для кожного приміщення вказано: тип та колір фарби з номером відтінку, артикул плитки з назвою колекції та форматом, вид ламінату чи паркету з товщиною та класом зносостійкості, шпалери з артикулом, тип затирки для плитки, клейові суміші.
• Специфікація світильників містить фото кожного світильника, артикул, виробника, розміри, потужність, кількість, ціну. Це дозволяє точно зрозуміти бюджет на освітлення та уникнути ситуацій, коли прораб купує "щось схоже".
• Специфікація меблів та обладнання включає як готові меблі (з посиланнями на магазини або каталоги), так і меблі на замовлення. Для меблів на замовлення додаються окремі креслення з точними розмірами, матеріалами, фурнітурою. Також тут вказується вся побутова техніка з розмірами для вбудовування: холодильники, духові шафи, варочні поверхні, посудомийні машини, пральні машини.
• Специфікація дверей, плінтусів, карнизів деталізує всі ці елементи з розмірами, матеріалами, кольорами, типом відкривання (для дверей), способом кріплення.

Як створюється технічний дизайн: етапи співпраці

Розробка технічного проекту - це структурований процес, який зазвичай займає від одного до трьох місяців залежно від площі та складності об'єкта. Розповім, як відбувається робота на кожному етапі.

Етап 1: Консультація, обміри та планування

Все починається зі знайомства. На першій зустрічі дизайнер детально обговорює з клієнтом побажання, спосіб життя родини, звички, хобі. Це важливо, бо технічний проект має відповідати не абстрактним трендам, а реальним потребам людей, які житимуть у цьому просторі.

Складання технічного завдання - це фіксація всіх домовленостей: скільки людей мешкатиме у квартирі, чи є діти та домашні тварини, які приміщення обов'язкові, які функціональні зони потрібні, який стиль подобається, які кольори неприйнятні, який бюджет на ремонт та обладнання.

Дизайнер виїжджає на об'єкт для професійних обмірів. Це не просто виміряти довжину стін рулеткою. Професіонал використовує лазерний далекомір, фіксує висоту стель у різних точках (вона може різнитися), перевіряє рівність стін та підлоги, визначає товщину перегородок, фотографує всі особливості приміщення: розташування труб, електрощита, вентиляційних каналів, відхилення стін від вертикалі.

На основі обмірів створюється обмірний план - точне креслення існуючого стану квартири. Паралельно дизайнер аналізує можливості простору, несучі стіни, можливі варіанти перепланування.

Розробка планувальних рішень - найкреативніший етап. Дизайнер пропонує кілька варіантів розташування приміщень та зонування простору. Кожен варіант має свої переваги та недоліки, які обговорюються з клієнтом. Зазвичай створюється 2-3 альтернативних плани, з яких вибирається оптимальний. На планах вже розставлені меблі, позначені зони, показані траєкторії руху.

Після узгодження планування дизайнер працює над остаточним планом розстановки меблів, де кожен предмет має точні розміри та чітку позицію. Це критично важливо для подальшого проектування електрики та освітлення.

Етап 2: 3D-візуалізація та підбір матеріалів

Коли планування затверджене, розпочинається візуалізація простору. Дизайнер створює тривимірну модель всіх приміщень, де можна побачити, як виглядатиме квартира після ремонту.

3D-візуалізації - це фотореалістичні зображення майбутнього інтер'єру з різних ракурсів. Клієнт бачить колір стін, текстуру матеріалів, меблі, декор, освітлення у різну пору доби. Це дозволяє вносити корективи до того, як почнеться ремонт.

Паралельно відбувається підбір матеріалів та обладнання. Дизайнер формує колажі або муд-борди з варіантами оздоблення для кожного приміщення: кілька видів плитки, варіанти паркету, зразки фарби, тканини для штор. Все підбирається з урахуванням бюджету, експлуатаційних характеристик та естетичної концепції.

Підбираються меблі: готові позиції з реальних магазинів або розробляється дизайн меблів на замовлення. Для меблів на замовлення створюються ескізи з продуманою ергономікою та функціоналом.

Окремий блок роботи - підбір побутової техніки. Важливо зробити це на етапі проектування, бо від розмірів холодильника залежить планування кухні, від типу варочної поверхні - розміщення витяжки та електрики, від моделі пральної машини - розмір санвузла.

Етап 3: Розробка робочих креслень та документації

Це найтриваліший та найтехнічніший етап. Дизайнер створює всі креслення, які описані у розділі "Що входить до технічного проекту".

Креслення інженерних систем розробляються у співпраці з інженерами (якщо йдеться про складні системи вентиляції, кондиціонування, розумного дому). Кожна розетка, кожен вимикач, кожен світильник прораховується з точки зору зручності використання та вимог безпеки.

Розгортки стін та схеми облицювання малюються для кожного приміщення. Дизайнер зазначає висоти, розміри, прив'язки до підлоги та сусідніх стін. Для складних елементів - декоративних панелей, ніш, полиць - створюються окремі детальні креслення з усіма розмірами та способами кріплення.

Специфікації матеріалів формуються у вигляді таблиць з максимальною деталізацією. Кожна позиція містить: назву, артикул, виробника, колір/розмір/характеристики, кількість, одиницю виміру, приблизну ціну. Це дозволяє прорабу точно розрахувати кошторис та закупити все необхідне без помилок.

Для меблів на замовлення створюються окремі робочі креслення з точними розмірами кожної деталі, матеріалами корпусу та фасадів, типом фурнітури, способом відкривання дверцят та шухляд. Ці креслення передаються меблевикам для виготовлення.

Етап 4: Завершення проекту та передача всіх матеріалів

На фінальному етапі вся документація оформляється, систематизується та передається клієнту.

Підсумковий пакет документів включає: альбом з усіма кресленнями, файли 3D-візуалізацій у високій роздільності, зведені специфікації всіх матеріалів та обладнання, рекомендації щодо послідовності робіт.

Зазвичай у вартість технічного проекту входить авторський нагляд - періодичні виїзди дизайнера на об'єкт для контролю відповідності робіт проектній документації. Дизайнер перевіряє, чи правильно змонтовані конструкції, чи дотримані розміри, чи там, де потрібно, встановлені розетки та вимикачі.

Після завершення ремонту дизайнер може допомогти з фінальним декоруванням: підбором текстилю, розстановкою декору, розташуванням картин та аксесуарів. Це вже не входить у технічний проект, але робить інтер'єр завершеним.

Чому важливо замовити повний технічний проект: 5 ключових переваг

Багато людей замислюються: чи справді потрібен технічний дизайн проект, чи можна обійтися ескізами та домовленостями з прорабом? Розповім, чому економія на проектуванні часто призводить до набагато більших витрат під час ремонту.

Точність розрахунків та кошторису

Без детальних специфікацій неможливо скласти точний кошторис. Прораб орієнтується на приблизні цифри, і в процесі ремонту з'являються "непередбачені" витрати - бюджет роздувається на 30-50%.

Технічний проект містить повний перелік матеріалів з точною кількістю. Ви заздалегідь знаєте, скільки квадратних метрів плитки потрібно купити, скільки банок фарби, скільки кабелю. Це дозволяє закупити все необхідне одразу, використовуючи знижки на великі обсяги, та планувати покупки, чекаючи на розпродажі.

Уникнення помилок і переробок під час ремонту

Найдорожчі помилки - ті, що виявляються пізно. Електрику провели, а розетка не там. Плитку поклали, а вона не сходиться з ванною. Світильники не влазять у підвісну стелю.

Кожна переробка - це подвійні витрати. Технічний проект мінімізує такі ситуації: дизайнер прораховує все заздалегідь, перевіряє сумісність обладнання, узгоджує деталі з клієнтом.

Особливо критичні помилки в інженерних системах. Неправильна електрика може призвести до перегрузки мережі, погана вентиляція - до цвілі, помилки в опаленні - до холодних кімнат та великих рахунків.

Чітка технічна документація для прорабів та будівельників

Професійна бригада працює ефективно за наявності детальних креслень. Робітникам не потрібно думати, як зробити вузол - все показано на кресленнях. Це прискорює роботу та покращує якість.

Креслення захищають вас як замовника. Якщо щось зроблено не так, ви можете вимагати переробку за кресленнями. Технічний дизайн також дозволяє легко змінювати підрядників - достатньо передати документацію новому виконавцю.

Забезпечення довговічності та функціональності інтер'єру

Дизайнер враховує не тільки естетику, але й практичність. Підбираються матеріали відповідно до умов експлуатації: вологостійкі для санвузлів, зносостійкі для прохідних зон, екологічні для спалень.

Продумується ергономіка: висота розеток, умивальників, глибина шаф. Враховуються особливості будинку: вологість, звукоізоляція, електромережа, тиск води. Для кожної проблеми закладаються рішення.

Економія часу, грошей та нервів

Технічний проект економить гроші. При наявності повного проекту ремонт обходиться на 15-25% дешевше за рахунок відсутності переробок та точних розрахунків матеріалів.

Економія часу ще більш відчутна. Ремонт за проектом йде у чіткій послідовності. Середній ремонт двокімнатної квартири займає 3-4 місяці, тоді як без проекту може розтягнутися на рік.

Найбільша економія - нервових клітин. Ви не живете на будівельному майданчику, не приймаєте щоденно десятки рішень, не шукаєте матеріали в паніці.
